Mon OXO (OmniPCX)

[Update du 15/06/19]

Petite présentation de mon OXO (OmniPCX) !

C’est un OmniPCX Office L avec un boitier d’extension M. (Commercialement un e-Diatonis L car vendu par Orange Business Services). Il est en version R610 7.4.

Bon je suis en appart’ donc je n’ai pas relié le rack d’extension, j’ai très largement suffisamment de ressources avec le seul coffret principal. 😉 Et en plus je n’ai pas le câble HSL

  • Cartes :

La carte UAI16-1 est alimentée par une alimentation 48V SLAT Mercure (Pour SSI).

2017-07-20 15.07.14

J’ai changé la carte PRA-T2 du Slot 6 par une BRA4 afin de connecter mes lignes Free (Analogique et SIP) dessus en passant d’abord par un convertisseur Analogique/RNIS et un boitier SPA112 pour la SIP. Ça me simule donc 2 canaux B.

J’ai rajouté une carte APA4 pour connecter mes lignes SIP OVH & IPPI en utilisant mes boîtiers SPA112 et SPA2102. Je n’ai pas les licences logicielles pour utiliser le SIP directement… Si une âme charitable veut m’offrir des licences, qu’elle se manifeste ! 😉

  • Postes :
    • 1 Advanded 4035 en P.O. (⇒ Notice) avec 2 modules 4090 (L+M) + 1 boitier 4093 TA-V24-CTI (⇒ Notice) + une oreillette sans fil Jabra GN9330 et son boitier de décrochage GN1000.
    • 3 Alcatel 4039 Ice Blue (⇒ Notice) (qui ont remplacé, au gré de mes récups, mes 4029 Urban Grey) dont 2 avec un boitier AOM 10 touches et 1 équipé du module de conférence OmniTouch 4125.

    • 1 Alcatel 4019 Ice Blue (⇒ Notice)
    • 2 Alcatel 8029 Premium Deskphone (⇒ Notice) (Vu comme des 4029 car version OXO < 8)
    • 1 Alcatel 8039 Premium Deskphone en position murale (⇒ Notice) (Vu comme un 4039 car version OXO < 8) dont 1 avec un casque Jabra GN2000.
    • 4 Alcatel Easy 4010 (⇒ Notice) (3 anthracites et 1 blanc), dont 1 qui sert uniquement de « visu » avec ses leds rouges pour mes accès V23 ! (Oui, V23, car j’ai relancé notre service Minitel Scooter ! Infos au http://35895515.fr)
    • 1 ancien Alcatel 4034 avec une extension M pour mon Mini-Musée.
    • 3 Depaepe HD 2000 avec clavier mais programmés en « Alarme Banque » (1 noir pour la Police, 1 blanc pour le SAMU et 1 rouge pour les Pompiers)



    • 1 Depaepe HD 2000 rouge sans clavier avec 2 numéros programmés sur M1 et M2 (Sur la photo du 4039 plus haut…)
    • 2 S63, 1 orange et 1 gris mural (⇒ Notice) , les 2 avec claviers MF (⇒ Wikipédia)

    • 1 Polycom Sound Station



  • Bornes :
    • 1 borne IBS 4070IO que j’avais déjà sur mon 4200e



  • DECT :
    • 1 Alcatel 4074GB (⇒ Notice) (Que j’ai eu un mal de chien à appairer à l’OXO ! Impossible par OMC ni par le PO 4035. J’ai pu l’appairer uniquement en passant par un 4039)
    • + 2 nouveaux Alcatel 4074GB pour remplacer 2 GAP simples (Philips & Gigaset), trouvés sur eBay pour une dizaine d’€uros 😉 !



  • Divers
    • 1 sirène AE&T Yotel 4… (⇒ Notice) Pour le fun 😉



  • Et des Minitels (1b, 2, 12)
    • Et oui, je suis en train de relancer notre service Minitel Scooter : Plus d’infos sur http://35895515.fr ou sur Facebook ! 😉



  • Options :

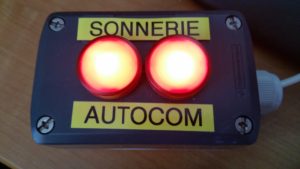

J’ai dû rajouter la carte AFU car il en était dépourvu… J’en avais besoin pour mettre ma Webradio en musique d’ambiance et des voyants pour la sonnerie générale (Suis souvent avec un casque sur les oreilles)

J’ai juste relié les 2 voyants 230V avec un relais 12V sur le signal sonnerie de la carte AFU…



















  • PIMphony

J’ai installé des PIMphony sur différents PC dont un en version Opérateur / Attendant avec supervision… Mais n’ayant pas les licences, ils étaient en versions Try & Buy et donc ils sont désormais en version Basic… 🙁

  •  Recherches
    • Support mural pour 4039 / 4029 / 4019
    • Carte CLIDSP
    • Licences PIMphony
    • Module Smart Display Module 14 touches
    • Module AOM 40 Ice Blue
    • Alcatel OmniTouch 4125 – OK
    • Alcatel Reflexes 200



  • A vendre – Vendue
    • J’ai une carte PRA-T2 de disponible. (Ca y’est, elle est vendue et partie refaire sa vie au soleil du Portugal !)






Teddy

Fan de télécoms et d'autocoms depuis toujours. Historique de mes installations persos : - Matra (TPL) A4 - Matra (TPL) A8 - Telic 1600 Xe-IS - Alcatel 4210 - Alcatel 4200e - Asterisk (FreePBX) - Alcatel OmniPCX Office R6 (Actuellement)

2 Comments

  • J’ai un problème sur un alcatel lucent comme le tien (mais pas orange)
    J’arrive plus a le config par LAN car j’ai foiré la modif de l’adresse IP. J’essais de me connecter avec un cable LAN=>DB9 mais impossible de communiquer avec le pabx. J’ai fais ca pour le cable connecté sur le port « config »

    RJ45 SUB-D à 9 points (F)

    1 2
    2 4
    3 3
    4 N/C
    5 5
    6 2
    7 6
    8 8

    Je sais pas si tu as déjà essayer de te connecter ainsi, si tu peux test de ton coté ca m’aiderais 🙂

    • Salut. Je n’ai pas encore testé la connexion sur le port « config », mais on trouve facilement le schéma dans la doc. Tu peux aussi retrouver ton IP sur le poste Opérateur dans le menu Opérateur justement… 😉
